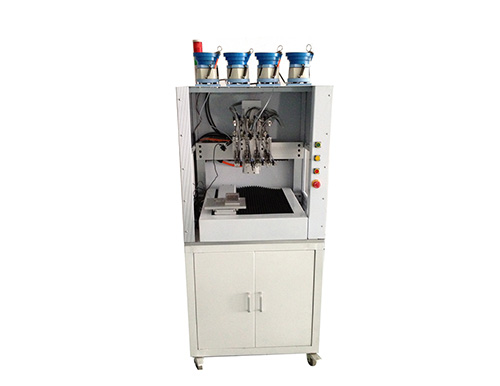

自动摆钉机设备简介：自动铆钉摆钉机是我公司新开的一款针对冲压生产铆钉摆放的全自动设备本设备摆钉具有速度快 品质高 通用性强等特点。

   设备参数

   型号                                XTS-BD300

   加工范围                          300/200/100(mm)

   移动速度                          400mm/sec

   重复定位精度                    ±0.01/200mm

   马达系统                          日本松下伺服电机

   传动方式                          高精密模组/精密滚珠丝杠+高精密导轨

   编辑模式                          示教器

   铆钉规格                          可根据产品定制

   送料方式                          振动盘 导管

   机台尺寸(长*宽*高)           620*670*1600(mm)

   适用范围

   本设备主要应用于冲压各种铆钉铆前摆放工序，效率高节省人力。

自动摆钉机公开了一种自动制钉机左侧轴传动摆臂连杆送丝传动机构，包括有托架，托架上滑动配合安装有滑块，托架上安装有摆臂轴，包括有摆臂，摆臂的后端固定连接在滑块上，摆臂的前端安装在摆臂轴上并围绕摆臂轴转动；包括左侧轴，左侧轴的一端与传动机构传动连接，左侧轴的另一端安装有偏心轮座，偏心轮座上安装有偏心轮，偏心轮上设有燕尾槽并安装有滑座；包括有主、从动连杆，主动连杆中部的轴向通孔与滑座的配合面间设有轴承，从动连杆的一端与主动连杆的一侧铰接，从动连杆的另一侧铰接有传动块，传动块与摆臂轴之间通过连杆相连。本实用新型的传动结构简单，噪音小，安装和维护容易，且成本低，工艺简单。
